陶瓷噴霧幹燥塔簡介

1 設備功能和原理介紹

      秀色性爰直插為連續式常壓幹燥器的一種  。用特殊設備將液料噴成霧狀，使其與熱空氣接觸而被幹燥。用於幹燥有些熱敏性的液體、懸浮液和粘滯液體，如牛奶、蛋、單寧和藥物等。也用於幹燥燃料、中間體、肥皂粉和無機鹽等。

      空氣經過濾和加熱，進入幹燥器頂部空氣分配器，熱空氣呈螺旋狀均勻地進入幹燥室。料液經塔體頂部的高速離心霧化器，(旋轉)噴霧成極細微的霧狀液珠，與熱空氣並流接觸在極短的時間內可幹燥為成品。成品連續地由幹燥塔底部和旋風分離器中輸出，廢氣由引風機排空 。

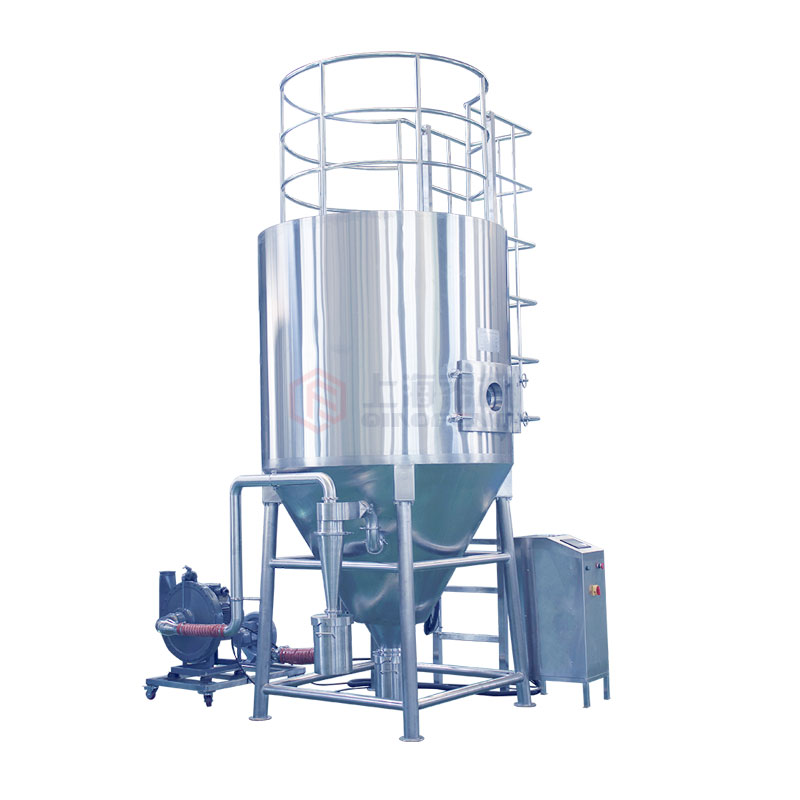

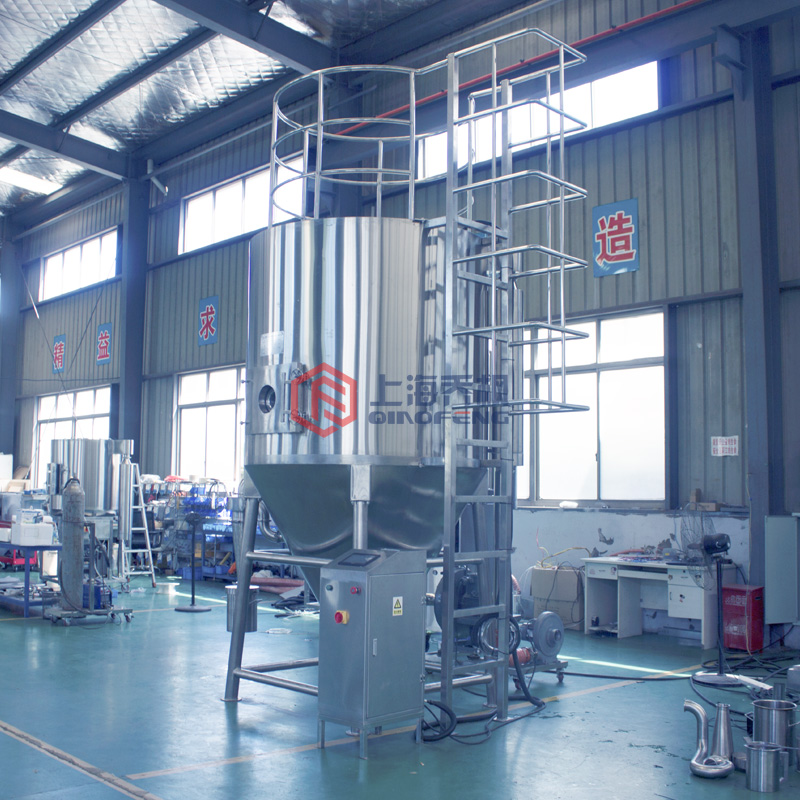

2.總體結構（以供應商*終設計為準）

      設備主要由：送料係統、加熱係統、幹風裝置、霧化係統、噴霧幹燥係統、產品回收係統組成。 陶瓷噴霧幹燥塔_離心秀色性爰直插

3.上料係統

      進料係統包含：輸料蠕動泵、輸料管路、霧化器，**將配置好的漿料投入配料罐，攪拌均勻後在蠕動泵的驅動下，漿料通過管路閥門到達霧化器，霧化器需要配備上海秀色直播APP软件特製的霧化器噴頭，噴頭壽命保修使用一年。

4.加熱係統

      加熱係統由電加熱係統組成，封閉的發熱元件在管道內將幹燥介質直接加熱並通過一組調壓控製裝置，控製溫度精度在±2℃內，加熱器的*高溫度220°C。

陶瓷造粒高速離心秀色性爰直插組

5.幹燥塔

      幹燥塔包含：塔體、照明燈、氣體分布器、溫控設備、進風管路、出風管路等部件，進風管路內部需要設置過濾裝置；霧化後的漿料在熱空氣的加熱作用下，漿料完成揮發和幹燥成為粉料落向底部的出料口，氣體從排風管排除進行閉路循環管路，幹燥塔材質：304不鏽鋼。

6.產品回收係統

      從幹燥塔底部排出的氣體中含有粉料的蒸汽，采用旋風分離器進行回收。

7.氣體循環係統

      氣體循環由一套循環風機來完成，幹燥介質自循環風機輸出，流經電加熱器、幹燥塔、旋風分離器或袋濾器，然後再排出，即形成氣體循環係統。

陶瓷離心秀色性爰直插參數

水分蒸發量： 5L/H

幹燥溫度：*高220攝氏度

幹燥室直徑(mm)：1500 mm

幹燥室錐角：60度

加熱器容量:18kW

機器總功率：25kw

占地尺寸：長*寬*高 約（2200mm*2200mm*2950mm）

離心霧化器：24000rp轉速可調節，o型造粒結構

針對造粒專用的蝸殼結構，(QFN-RO-ZL-IN2017-V15)

針對造粒專用的帽蓋分壓結構，(QFN-RO-ZL-DIP-V15)

采用新式渦輪旋風分離器（QFN-RO-CYC2017）

排除塔內振打，吹掃等影響顆粒結構和形貌的因素
